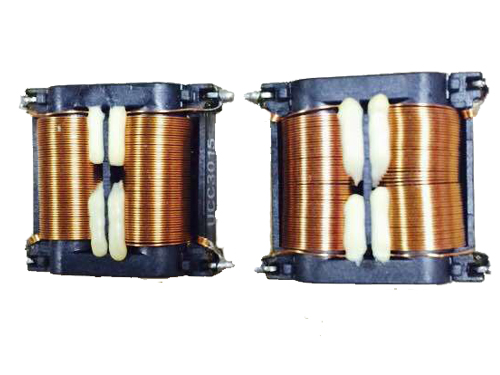

电感线圈磁芯和导线的选择及性能指标分析

文章出处:公司动态 责任编辑:东莞市石碣光科电子厂 发表时间:2021-01-19


电感线圈在选择磁芯时,主要应考虑工作频率和Q值的要求。一般工作频率在1MHz以下时,应妥用锰锌铁氧体材料制作的磁芯;工作频率高于1MHz时,则应选用镍锌铁氧材料制作的磁芯。在要求高Q值而工作频率较低的条件下,应选用较大尺寸的磁芯。

选择绕制线圈的导线时,主要与工作频率有关。在工作频率较低时,可选用线径较粗的单股导线;当工作频率在1MHz以上而电感又很小时,仍可使用单股的较粗漆包线绕制;当工作频率为数百赫兹时,则应采用多股丝漆包线。

电感线圈的性能指标主要便是电感量的大小。另外,绕制电感线圈的导线一般来说总具有一定的电阻,通常这个电阻是很小的,可以忽略不记。但当在一些电路中流过的电流很大时线圈的这个很小的电阻便不能忽略了,因为很大的电流会在这个线圈上消耗功率,引起线圈发热甚至烧坏,所以有些时候还要考虑线圈能承受的电功率。电感量L表示线圈本身固有特性,与电流大小无关。除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。电感量也称自感系数,是表示电感器产生自感应能力的一个物理量。电感器电感量的大小,主要取决于线圈的圈数(匝数)、绕制方式、有无磁心及磁心的材料等等。通常,线圈圈数越多、绕制的线圈越密集,电感量便越大。有磁心的线圈比无磁心的线圈电感量大;磁心导磁率越大的线圈,电感量也越大。
